Влагомер-масломер ВМЦЛ-12

Страна: Россия

Погрешность: +/- 3 %

Культуры: Подсолнечник,

Категории: ,

Консультация по телефону:

+7 (473) 212-26-27 (Воронеж)

Влагомер ВМЦЛ-12 является цифровым лабораторным прибором и предназначен для оперативного измерения влажности, масличности семян подсолнечника в процессе производства подсолнечного масла, хранения и сушки семян.

Измерение влажности, масличности и натуры с помощью ВМЦЛ-12 основано на прямых измерениях комплексного сопротивления высокочастотного контура, в поле катушки которого, вносится измеряемый продукт и на измерении массы пробы с последующими вычислениями искомых величин по регрессионным уравнениям.

Условия доставки по России. Самовывоз.
Сроки доставки.

Условия оплаты для физических и юридических лиц

В комплекте с прибором вы найдете обучающие материалы от Профи АГРО

Гарантия и сервисные услуги. Поверка и калибровка.

Скачать инструкции, брошюры, каталоги

Получите товар без повреждений упаковки даже почтой России
Мы оповещаем вас на каждом этапе отгрузки товара. Вы всегда знаете, где сейчас находится ваш прибор.
Вместе с товаром вы получите инструкцию, аналитические справочники от Профи агро
Честно говорим о сроках поставки оборудования. Получите товар в оговоренный срок
Закроем все потребности в режиме одного окна
Дополнительно сделаем калибровку и поверку

Характеристики

Измеряемые параметры, диапазоны и погрешность ВМЦЛ-12М

Параметр Диапазон Абсолютная погрешность Аддитивная коррекция
Влажность W 5 — 12% ±1% ±4% с шагом 0,1%
Масличность Мс на сухое вещество * 30 — 60% ±2,5% ±7% с шагом 0,1%
Масличность М 30 — 60% ±2,5% автоматическая коррекция по Мс
Натура N ** 300 — 500% ±20 гр/л ±40 гр./л с шагом 1 гр./л

*натура измеряется прибором ВМЦЛ-12М при влажности 7%

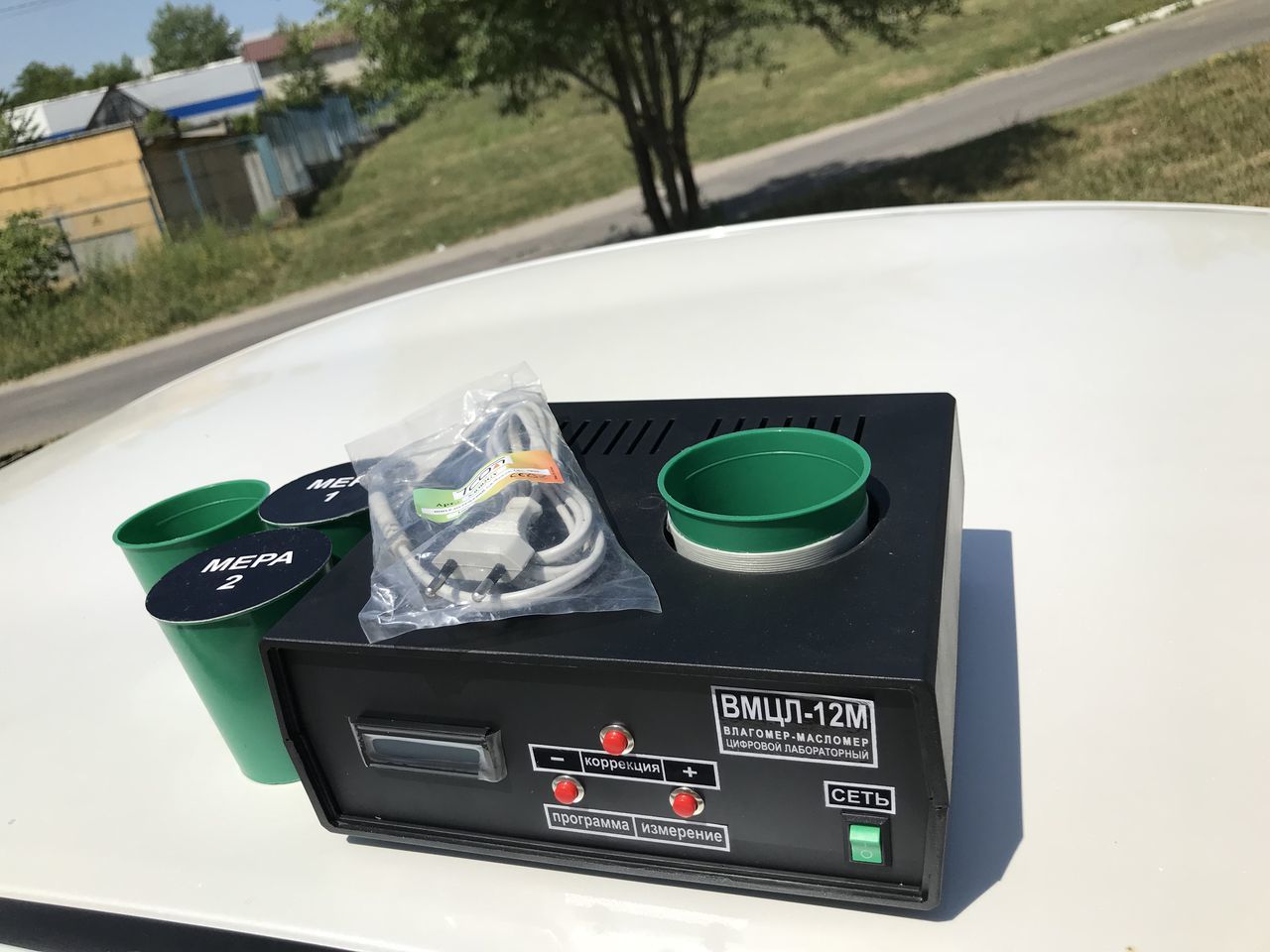

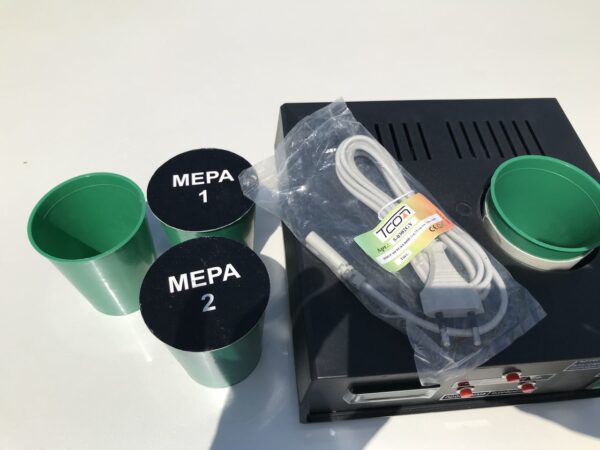

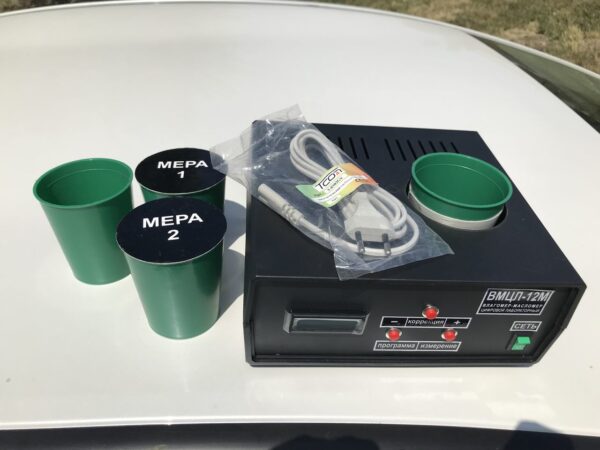

Комплектация

  1. Измерительный блок.
  2. Измерительный стакан.
  3. Эталоны (меры).
  4. Руководство по эксплуатации.
  5. Паспорт.

Экономия средств при применении влагомера-масломера семян подсолнечника ВМЦЛ-12М:

1. Экономия за счет коэффициента полезного действия пресса:

  • типовая производительность, например, маслопресса за смену составляет 700 кг масла на 1760 кг семечек. При этом выход – 38% масла при средней масличности – 50 % и оптимальной влажности семян при переработке – 8%;
  • при сухих (6%) или влажных (11%) семечках выход масла в среднем снижается на 4% (выход – 34%) и составляет уже 600 кг; потерянная прибыль за одну смену эквивалентна 700-600=100 кг недополученного масла, что в денежном выражении составляет примерно 3000 рублей (из расчёта 1 кг = 30 рублей);
  • за период гарантии (1 год) прибор окупается примерно 100 раз.

2. Экономия за счет ликвидации непроизводительных затрат. Покупая семечки с большей влажностью (например 11%), даже если вы их высушите до нужных 8%, вы уже платите за 3% лишней воды. При переработке 1760 кг семечек в смену количество переработанного сырья за период гарантии прибора составит 866 тонн.

3. Экономия за счет выбора сырья с требуемой масличностью. Если вы покупаете семечки с масличностью не 50%, а например 45%, то в лучшем случае выход масла снижается на эти 5%, каким бы идеальным не был пресс. При покупке, например, 10 тонн сырья прямые убытки составят 5%*10000*30=15000 рублей. Потребовав соответствующего снижения закупочной цены, фактически за  пару  сделок, вы полностью окупаете прибор.

Характеристики

Характеристики Значение
Тип датчика насыпной
Диапазон измерения влажность 5…12%
масличность 30…60%
натура 200…500 г/литр
Основная абсолютная инструментальная погрешность, не более влажность ±1,0%
масличность ±2,5%
натура ±10,0 г/литр
масса ±10,0 г/л
Время готовности к измерению 1,5с (с учетом автокалибровки)
Диапазон рабочих температур 15-35 °C
Отсечное устройство цифровой индикатор
Питание 220 В
Объем измеряемой пробы 300 мл
Количество культур, измеряемых одним прибором 1 подсолнечник
Габаритные размеры 280х220х110 мм
Масса 1,4 кг

Влагомер содержит два измерительных канала. В одном из них резонансным методом осуществляется измерение комплексного сопротивления с учетом активных и реактивных составляющих, вносимых влажными семенами. Во втором — осуществляется измерение массы пробы, сформированной в стаканчике. Сигналы обоих измерительных каналов вводятся в цифровой форме в микроконтроллер, который осуществляет необходимые вычисления позволяющие по прямо измеренным величинам определить искомые — влажность, масличность, натуру. После каждого включения прибор необходимо калибровать мерами влажности и массы, входящими в комплект.

Допускается наличие дополнительной погрешности не более ±1% абс., вызванной отклонениями показателей качества измеряемых культур от значений, задаваемых ГОСТ 13586.3, ГОСТ 10853-64, а также при измерении несозревших семян. Параметр «масличность» показывает процентное содержание масла в данной пробе при нулевой влажности семян подсолнечника, т.е. «на сухое вещество». Параметр «натура» рассчитывается прибором для влажности 7%.

Применение

Цифровой влагомер-масломер ВМЦЛ-12М предназначен для работы в лабораторных условиях и применяется для экспрессного контроля качественных параметров (влажности, масличности, натуры) семян подсолнечника.

Производитель рекомендует использовать влагомер-масломер цифровой лабораторный для определения качества исходного материала и для выбора режимных параметров агрегатов в технологической цепи производства масла.

Устройство и принцип действия

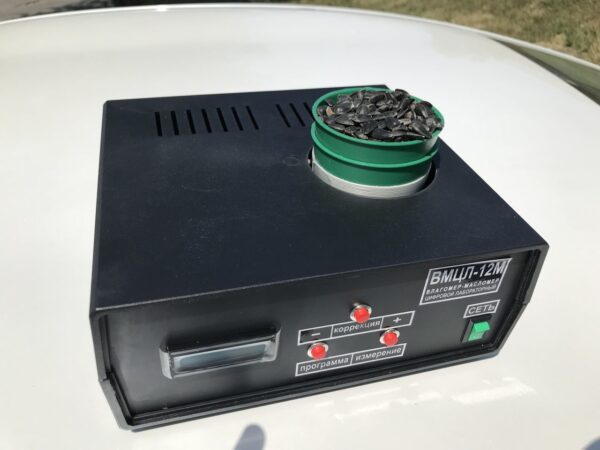

Микропроцессорный влагомер-масломер семян подсолнечника ВМЦЛ-12М представлен стационарным устройством, на лицевой панели которого расположены следующие кнопки управления:

  • «Программа» — служит для выбора контролируемого параметра. Параметры высвечиваются на индикаторе в следующем порядке:
    • W – процентное содержание влаги в пробе,
    • Мс – процентное содержание масла в пробе при условно нулевой влажности,
    • М – масличность с коррекцией по Мс,
    • N – «Натура» — объемный вес зерна для влажности 7 %.
  • «Коррекция» — ручная корректировка результатов измерения в сторону уменьшения осуществляется кнопкой «-», в сторону увеличения – кнопкой «+»;
  • «Измерение» — запуск процесса измерения.

Информация считывается с цифрового дисплея влагомера ВМЦЛ-12М.

Принцип работы влагомера-масломера подсолнечника ВМЦЛ-12М основан на подстановке результатов измерений в уравнение регрессии, решение которого позволяет установить количественную взаимосвязь их с искомыми параметрами.

Данные для вычисления поступают в микропроцессор по двум независимым каналам – измерения массы пробы и измерения комплексного сопротивления контура с пробой.
