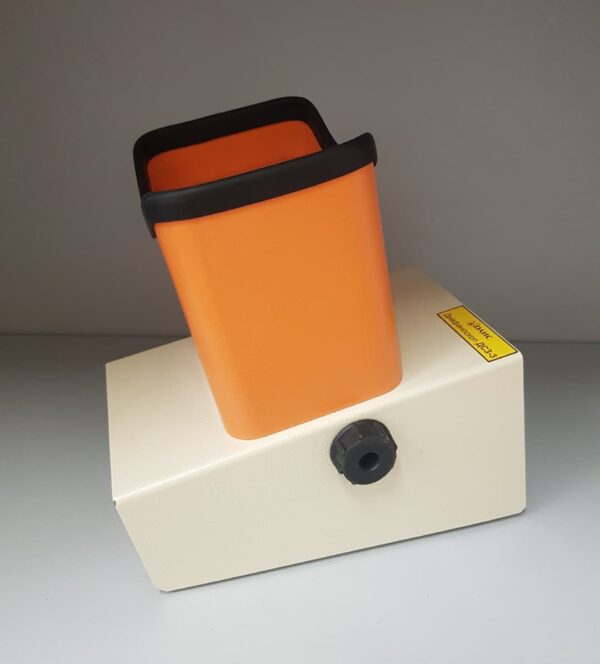

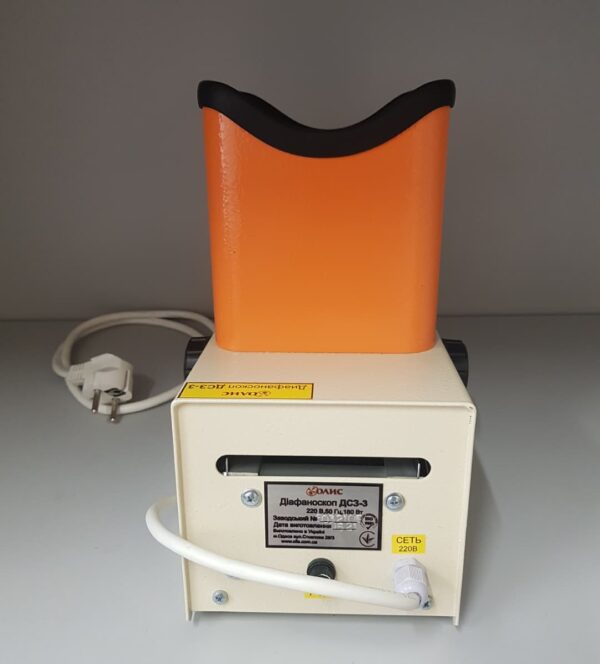

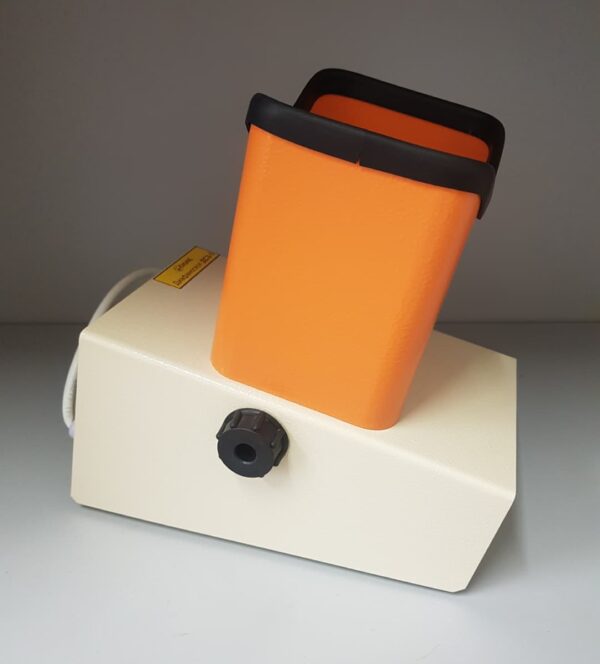

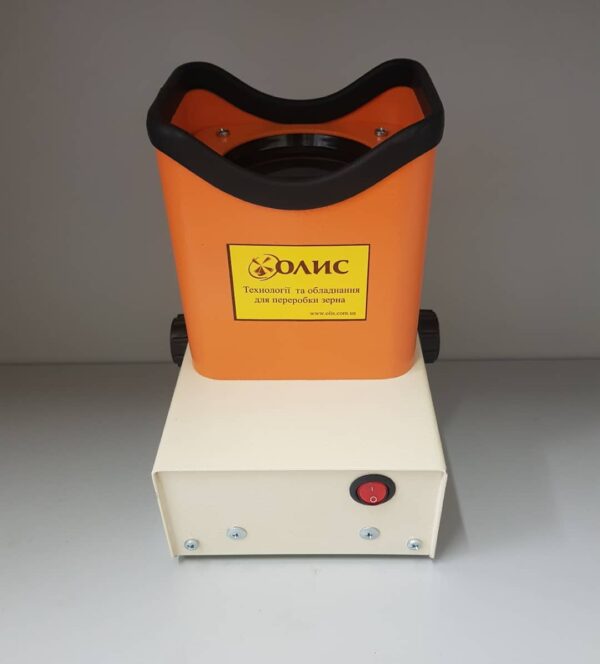

Диафаноскоп ДСЗ-3

Артикул: 2695

Страна: Украина

Производитель: Олис

Гарантия: 1 год

Культуры: Пшеница, Рожь, Ячмень,

Категории: ,

Цена от 40 000 руб.

Включая НДС 20%
Доставка и страхование груза включены в стоимость

Обновление цены: 16 ноября 2021 г.

Консультация по телефону:

+7 (473) 212-26-27 (Воронеж)

Диафаноскоп ДСЗ-3 используется для определения стекловидности зерна по его оптическим свойствам. Емкость кассеты 100 зерен. Действие диафаноскопа ДСЗ-3 базируется на различной способности стекловидного/мучнистого зерна пропускать через себя световое излучение.

Условия доставки по России. Самовывоз.
Сроки доставки.

Условия оплаты для физических и юридических лиц

В комплекте с прибором вы найдете обучающие материалы от Профи АГРО

Гарантия и сервисные услуги. Поверка и калибровка.

Скачать инструкции, брошюры, каталоги

Получите товар без повреждений упаковки даже почтой России
Мы оповещаем вас на каждом этапе отгрузки товара. Вы всегда знаете, где сейчас находится ваш прибор.
Вместе с товаром вы получите инструкцию, аналитические справочники от Профи агро
Честно говорим о сроках поставки оборудования. Получите товар в оговоренный срок
Закроем все потребности в режиме одного окна
Дополнительно сделаем калибровку и поверку

Характеристики

Электропитание, В 220
Потребляемая мощность, Вт 5
Емкость кассеты, зерен шт. 100
Вес, кг 4
Габаритные размеры, мм
Длина 260
Ширина 120
Высота 260

Комплектация:

  • Диафаноскоп ДСЗ-3 -1 шт.
  • Кассета -1 шт.
  • Паспорт -1 шт.

Порядок работы и техническое обслуживание

Шаг 1. Заполните ячейки кассеты зернами контролируемой партии. В каждой ячейке должно лежать одно зерно.
Шаг 2. Вставить кассету в узел протяжки до зацепления с роликами. Вращая ролик, переместите кассету в зону просмотра.
Шаг 3. Включите тумблер и винтом подачи установите в зоне светового потока первый ряд кассеты.
Шаг 4. Посчитайте отдельно количество полностью стекловидных и мучнистых зерен. Зафиксируйте результат подсчета первого ряда.
Шаг 5. Вращением ручки переместите кассету для поочередного просмотра и фиксации показателей последующих рядов.
Шаг 6. После просмотра и фиксации показателей последнего 10-го ряда, отключите прибор, выньте кассету через входное отверстие и освободите ее от зерна. Протрите кассету.

Количество полностью стекловидных зерен фиксируется путем непосредственного счета, а общая стекловидность определяется по формуле:

Ос =0,5( Кс -Км) + 50.

где:
Ос -общая стекловидность в процентном отношении;
Кс — количество полностью стекловидных;
Км — количество мучнистых зерен.

Количество частично стекловидных зерен не подсчитывается, т.к. учитывается формулой.

Срок службы диафаноскопа ДСЗ-3 – 5 лет.
Гарантийный срок эксплуатации диафаноскопа ДСЗ-3 — 1 год.

Назначение и область применения:

Диафаноскоп ДСЗ-3 используется для определения стекловидности зерна по его оптическим свойствам. Прибор применяется в лабораториях мукомольных, хлебоприемных,хлебопекарных предприятий, а также ГХИ и научно-исследовательских организациях.

Прибор для оценки стекловидности зерна ДСЗ-3

При оценке качества зерна (пшеницы, ячменя) в обязательном порядке принимается во внимание показатель стекловидности, который указывает на характер зерен – крахмалистый или белковый. Если в партии пшеницы одной крупности преобладают стекловидные зерна, это говорит о высоких хлебопекарных качествах; если доминируют крахмалистые зерна, такую продукцию разумнее использовать в хлебопечении как добавку к более богатым белками сортам.

Для определения стекловидности зерен служит диафаноскоп ДСЗ-3 фотоэлектрический, позволяющий очень быстро и высокой точностью результатов производить анализ зерновой продукции на основе определенных оптических свойств.

Данный контрольно-измерительный прибор с успехом используется

  • на мукомольных заводах, хлебоприемных предприятиях, в том числе в заводских лабораториях;
  • на любых предприятиях и в организациях сельскохозяйственного сектора, где возникает необходимость оценки качества зерна по показателю стекловидности;
  • в испытательных центрах, профильных НИИ и других исследовательских организациях;
  • в работе контролирующих инстанций.

Действие диафаноскопа ДСЗ-3 базируется на различной способности стекловидного/мучнистого зерна пропускать через себя световое излучение. Устройство позволяет производить анализ экспресс-методом, контролируя зерновой поток в любых условиях: в бурте на току и в бункере комбайна, при загрузке в товарный вагон или приеме на зерноприемном пункте.

Устройство и принцип работы.

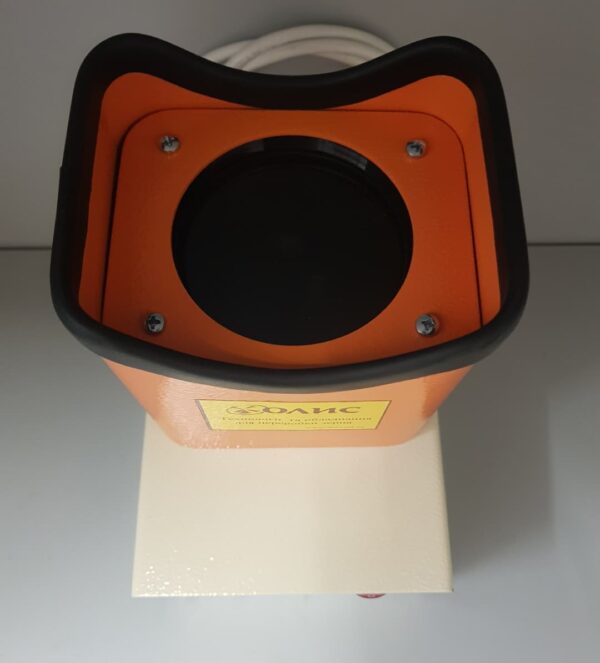

Диафаноскоп ДСЗ-3 состоит из корпуса; механизма перемещения кассеты; источника света – светодиодов; увеличительных линз. Исследуемые образцы зерна укладываются в сто ячеек кассеты, которая вставляется во входное отверстие узла протяжки до зацепления с роликами подачи. При помощи винта подачи кассета перемещается в зону визуального наблюдения каждого ряда зерен, освещенную световым потоком.

Подготовка изделия к работе

Установить диафаноскоп на рабочем месте, отвечающем требованиям техники безопасности. Заземлить корпус диафаноскопа. Вставить вилку в розетку и включить тумблер, при этом включается источник света. Вставить кассету в диафаноскоп. Проверить плавность перемещения кассеты. Выключить тумблер.
