Диафаноскоп Янтарь-Блик

Артикул: 2627

Страна: Россия

Производитель: Экан

Культуры: Мука, Пшеница, Рожь, Ячмень,

Категории: , ,

Цена от 114 000 руб.

Включая НДС 20%
Доставка и страхование груза включены в стоимость

Обновление цены: 16 ноября 2021 г.

Консультация по телефону:

+7 (473) 212-26-27 (Воронеж)

Диафаноскоп Янтарь-Блик это модификация диафаноскопа Янтарь. Он так же сочетает в себе 2 прибора, один для определения стекловидности пшеницы, а второй белизномер, но работает в двое быстрее. Прибор работает по трем разным алгоритмам.

Условия доставки по России. Самовывоз.
Сроки доставки.

Условия оплаты для физических и юридических лиц

В комплекте с прибором вы найдете обучающие материалы от Профи АГРО

Гарантия и сервисные услуги. Поверка и калибровка.

Скачать инструкции, брошюры, каталоги

Получите товар без повреждений упаковки даже почтой России
Мы оповещаем вас на каждом этапе отгрузки товара. Вы всегда знаете, где сейчас находится ваш прибор.
Вместе с товаром вы получите инструкцию, аналитические справочники от Профи агро
Честно говорим о сроках поставки оборудования. Получите товар в оговоренный срок
Закроем все потребности в режиме одного окна
Дополнительно сделаем калибровку и поверку

Характеристики

Источник света Светодиодный
Интерфейс для связи с компьютером USB 2.0
Электропитание, В/Гц 220/50
Потребляемая мощность, Вт 20
Габаритные размеры(Диаметр х Высота), мм 200х400
Вес, кг 4.0

Действующая нормативно-правовая база для применения диафаноскопа электронного ЯНТАРЬ-БЛИК.

ГОСТ 10987-76 Зерно.Методы определения стекловидности
ГОСТ 13586.3-83 Зерно.Правила приемки и методы отбора проб
ГОСТ 26361-2013 Мука. Метод определения белизны
ГОСТ 27668-88 Мука и отруби. Приёмка и методы отбора проб

Функциональные особенности:

  • Реализован экспресс метод анализа стекловидности. Янтарь Блик позволяет производить анализ в пятьдесят раз быстрее, чем это делается на традиционном оборудовании. Время проведения анализа – 1 минута.
  • Достигнута высокая степень эргономики проведения анализа. Просмотр зерен осуществляется на экране компьютера, что существенно облегчает работу специалистов.
  • Существенно повышена объективность проведения анализа. За счёт использования программной оценки стекловидности снижена погрешность определения, связанная с субъективным мнением оператора.
  • Архивация результатов определений и изображений оцениваемых образцов. Все результаты определений стекловидности с соответствующими изображениями зёрен хранятся в архиве. При необходимости специалисты могут распечатать протоколы текущего или любого из предыдущих определений. Персонал может работать с прибором имея минимальные навыки обращения с компьютером.
  • Возможность объединения нескольких диафаноскопов ЯНТАРЬ-БЛИК в единую измерительную сеть. Использование специально разработанных калибровочных эталонов на основе оптических фильтров и эталонных образцов пшеницы для единообразной настройки диафаноскопов позволяет согласовать работу двух и более приборов удалённо. Межлабораторная погрешность определения стекловидности на приборах, входящих в сеть, не превышает нормативную.
  • Встроенный калькулятор для коррекции белизны. Встроенный калькулятор по показателям крупности и содержанию пшеницы твёрдой II типа и белозёрной III типа сокращает время проведения анализа.

Комплектация

  • Диафаноскоп «Янтарь Блик» 1 шт.
  • Кассета с ячейками 1 шт.
  • Кассета без ячеек 1 шт.
  • Руководство по эксплуатации 1 шт.
  • Шнур USB0 Am-Bm 1 шт.
  • Комплект программного обеспечения 1 шт.
  • Предохранители 2 шт.
  • Кювета 1 шт.
  • Крышка 1 шт.
  • Шаблон 1 шт.

Диафаноскоп ЯНТАРЬ имеет две версии программы. Программа для определения стекловидности с использованием стандартной кассеты позволяет работать в двух режимах – ручном и полуавтоматическом.

Алгоритм работы в ручном режиме с использованием ячеек:

Ручной режим полностью повторяет метод определения стекловидности согласно ГОСТ 10987-76. При выборе РУЧНОГО РЕЖИМА оператору необходимо выбрать все зёрна, которые он считает мучнистыми и стекловидными. При необходимости каждое зерно можно увеличить. После выбора всех зёрен алгоритм программы рассчитает стекловидность и отобразит результат в окне «Результат измерения».

  • Распределить 100 зёрен по ячейкам кассеты
  • Установить кассету в диафаноскоп
  • Запустить программу
  • Выбрать режим
  • Передача изображения на ПК. На экране откроется окно с изображением 100 зёрен.
  • Выбор оператором всех мучнистых и стекловидных зёрен
  • Математическая обработка изображения и расчёт результатов ЭВМ.

Алгоритм работы в полуавтоматическом режиме:

При выборе полуавтоматического режима оператору предлагается выбрать одно стекловидное зерно, одно частично стекловидное и одно мучнистое зерно. Выбранные зёрна считаются эталонными. На основании выбранных эталонных зёрен программа автоматически определит вид каждого из 100 зёрен, рассчитает стекловидность и отобразит результаты определения в окне «Результат измерения».

  • Распределить 100 зёрен по ячейкам кассеты
  • Установить кассету в диафаноскоп
  • Запустить программу
  • Выбрать режим
  • Передача изображения на ПК. На экране откроется окно с изображением 100 зёрен.
  • Выбор оператором эталонных зёрен
  • Идентификация зёрен по эталонам и расчёт результатов ЭВМ.

Программа для определения стекловидности с использованием кассеты без ячеек:

Значительная часть времени при проведении анализа по определению стекловидности тратится на распределение зерна по отдельным ячейкам кассеты. В диафаноскопе ЯНТАРЬ производители автоматизировали данное действие разработав новую программу определения стекловидности с использованием кассеты без ячеек.

При выборе программы для определения стекловидности с использованием кассеты без ячеек оператору достаточно будет засыпать зёрна в кассету и закрыть крышкой из прозрачного стекла. Программа произвольно выберет 100 зёрен для анализа и после выбора оператором трёх эталонных зёрен автоматически определит вид каждого, рассчитает стекловидность и отобразит результат определения стекловидности в окне «Результат измерения» .

Использование данной программы при определении стекловидности позволяет значительно сократить время проведения анализа

Алгоритм работы с использованием кассеты без ячеек:

  • Засыпать зёрна в кассету и закрыть крышкой из прозрачного стекла.
  • Установить кассету в диафаноскоп
  • Запустить программу
  • Передача изображения на ПК
  • Выбор программой 100 случайных зёрен
  • Выбор оператором эталонных зёрен.
  • Идентификация зёрен по эталонам и расчёт результатов ЭВМ.

Алгоритм работы при определении белизны:

Для определения белизны муки оператору необходимо перевести тумблер включения в нижнее положение и запустить программу «Янтарь-Блик».

  • Заполнить кювету исследуемой пробой муки
  • Установить кювету в диафаноскоп
  • Запустить программу
  • Выбрать сорт муки, содержание фракций крупности, содержание пшеницы I и II типов
  • Оценка коэффициента отражения пробы муки по изображению, полученному с помощью диафаноскопа.
  • Расчёт результатов ЭВМ.

Диафаноскоп Янтарь-Блик – дальнейшее развитие метода компьютерно-оптической диагностики. Электронный диафаноскоп предназначен для определения стекловидности пшеницы и для определения белизны муки с помощью цифрового анализа изображения. Прибор реализует методику определения стекловидности согласно ГОСТ 10987-76. Диафаноскоп представляет собой устройство, которое объединяет в одном корпусе 2 прибора – электронный диафаноскоп, предназначенный для определения стекловидности пшеницы и белизномер, предназначенный для определения белизны муки.

Особенности электронного диафаноскопа Янтарь:

  • Удобство.Просмотр и оценка зерна производятся оператором на экране компьютера. Простой пользовательский интерфейс позволяет работать с прибором даже персоналу с минимальным опытом.
  • Функциональность.Работа прибора возможна в различных режимах: определение белизны муки, определение стекловидности пшеницы в ручном режиме и определение стекловидности пшеницы в автоматическом режиме.
  • Надежность. Применение светодиодного источника света и отсутствие подвижных частей и механизмов в процессе анализа обеспечивают долговременную эксплуатацию электронного диафаноскопа.

Принцип работы диафаноскопа

Диафаноскоп представляет собой корпус, состоящий из двух частей. В нижней (неподвижной) части корпуса располагается светодиодный источник света, создающий равномерный световой поток. На нижнюю (неподвижную) часть корпуса устанавливается кассета с зерном. С помощью камеры, установленной в верхней (подвижной) части корпуса, изображение подсвеченной световым потоком кассеты с зёрнами, передаётся на персональный компьютер. Далее, используя компьютерную программу и различные алгоритмы оценки стекловидности зерна, специалисты лаборатории проводят исследование анализируемой пробы.

Диафаноскоп работает в ручном или автоматическом режиме. Ручной режим полностью повторяет метод определения стекловидности согласно ГОСТ 10987-76. В автоматическом режиме определение стекловидности производится программой по заранее созданной калибровке.

Для ускорения процесса проведения анализа в автоматическом режиме используется кассета без ячеек. Проба зерна (как минимум 100 зерен) в данном случае размещается на кассете в произвольном порядке, затем кассета закрывается и помещается в прибор.

Наглядные изображения

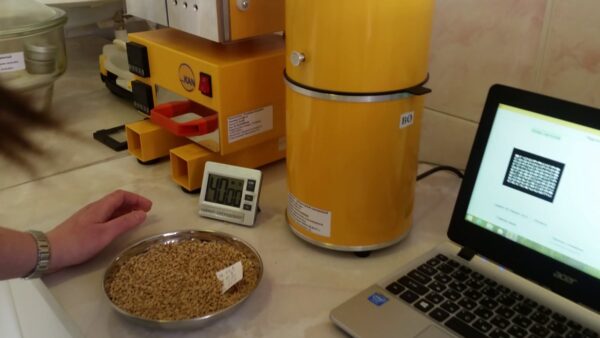

Видеообзор
